基礎概述
玻璃鋼煙囪采用玻璃鋼復合材料制作,適用在含濕量高、腐蝕性強等特殊環境,一般采用整體纏繞成型,相比較其它形式的材質,具有耐腐蝕性能好、造價低、重量輕、施工周期短、使用壽命長等特點。
根據煙囪的安裝形式,我公司生產的煙囪主要分為自立式玻璃鋼煙囪、拉索式玻璃鋼煙囪、塔架式玻璃鋼煙囪、 套筒式或多管式玻璃鋼煙囪。
1)自立式玻璃鋼煙囪
自立式玻璃鋼煙囪的高度不宜超過30m,且其高徑比(H/D)不宜大于10。
2)拉索式玻璃鋼煙囪
拉索式玻璃鋼煙囪的高度不宜超過45m,且高徑比(H/D)不宜大于20。其設計根據《高聳結構設計規范》進行應力及穩定性校核。拉索式玻璃鋼煙囪的設置應滿足以下規定:
①當煙囪高度與直徑之比小于15時,可設1層拉索,拉索位置距煙囪頂部小于h/3處。
②煙囪高度與直徑之比大于15時,可設2層拉索:上層拉索系結位置,宜距煙囪頂部小于h/3處;下層拉索宜設在上層拉索位置至煙囪底的1/2高度處。
③拉索一般為3根,平面夾角為120°,拉索與煙囪軸向夾角不小于25°。

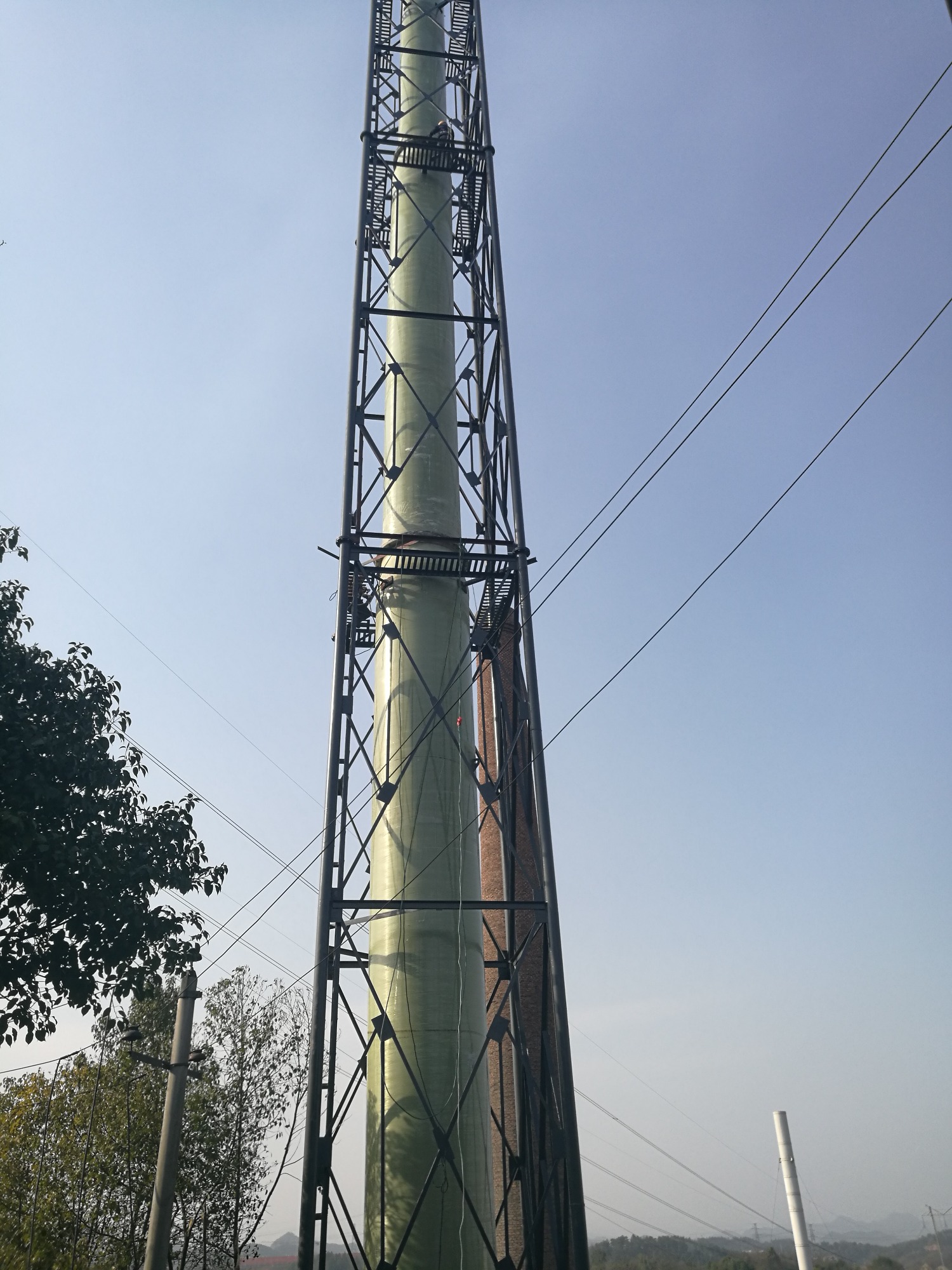

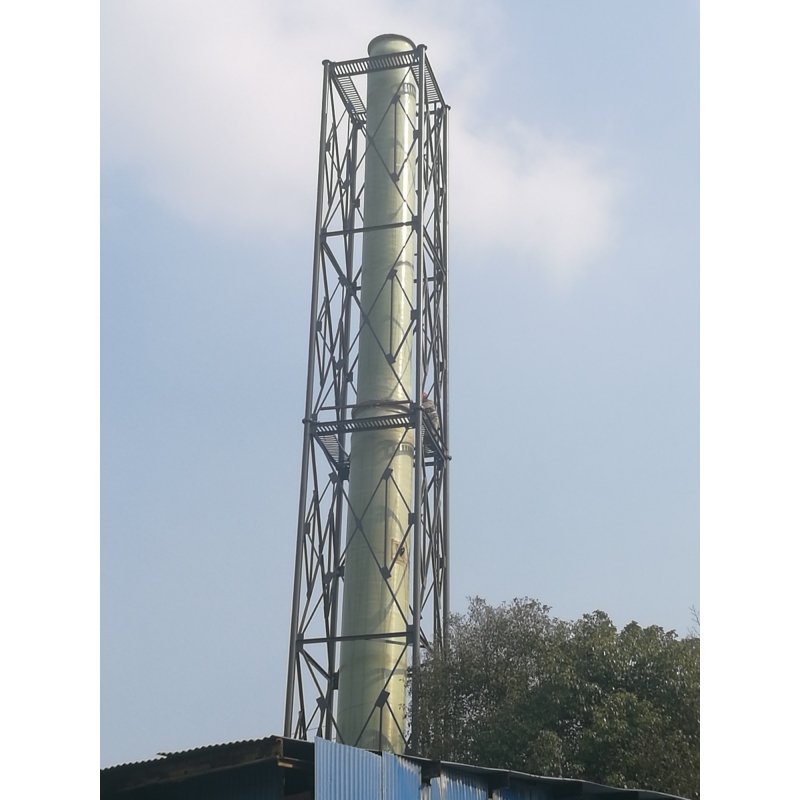

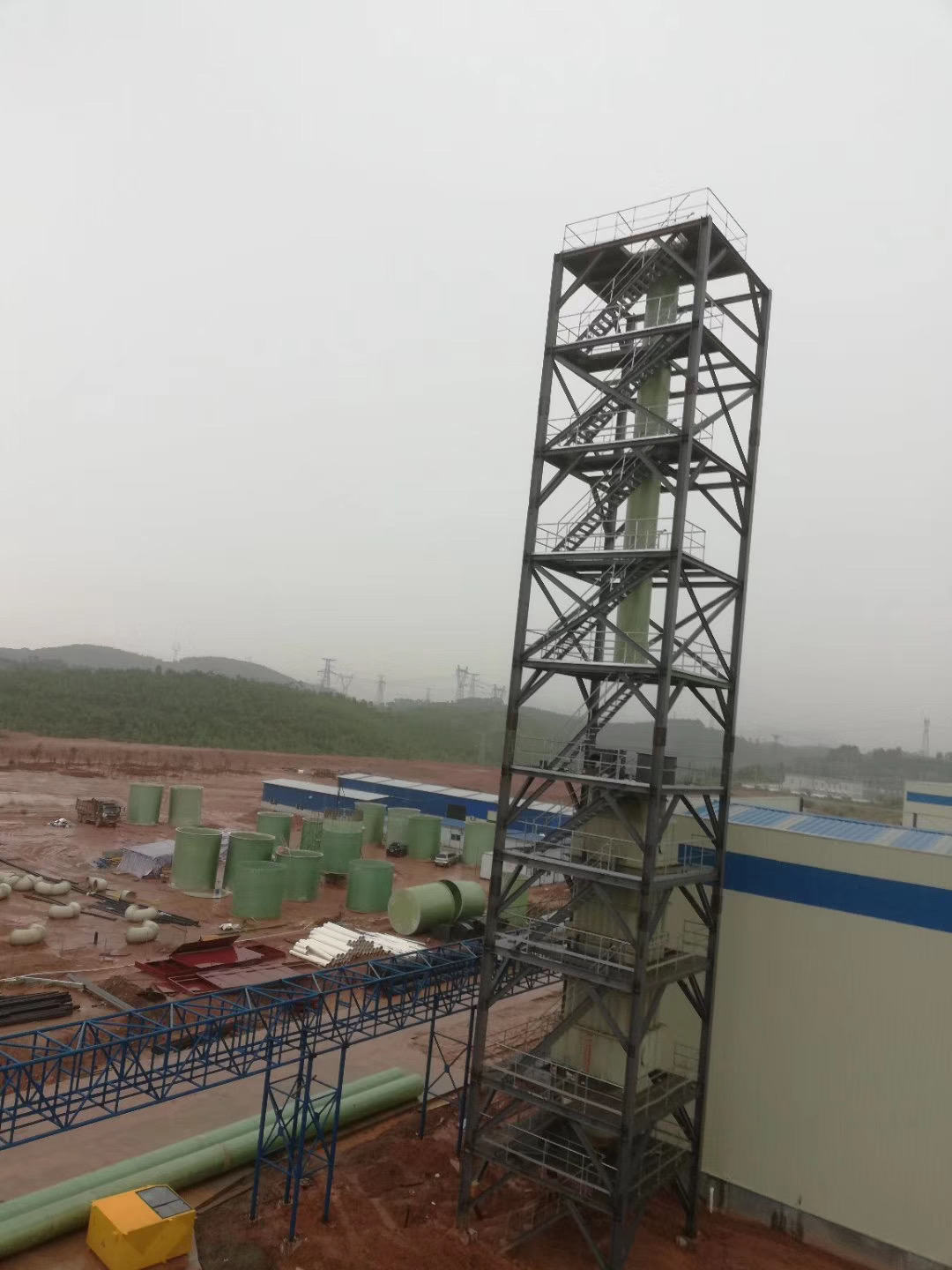

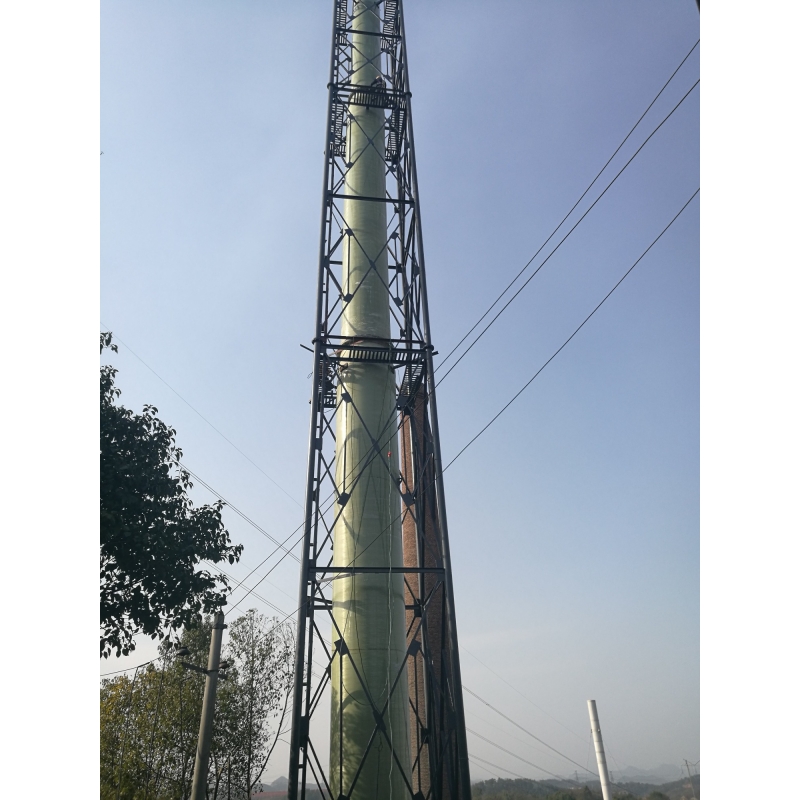

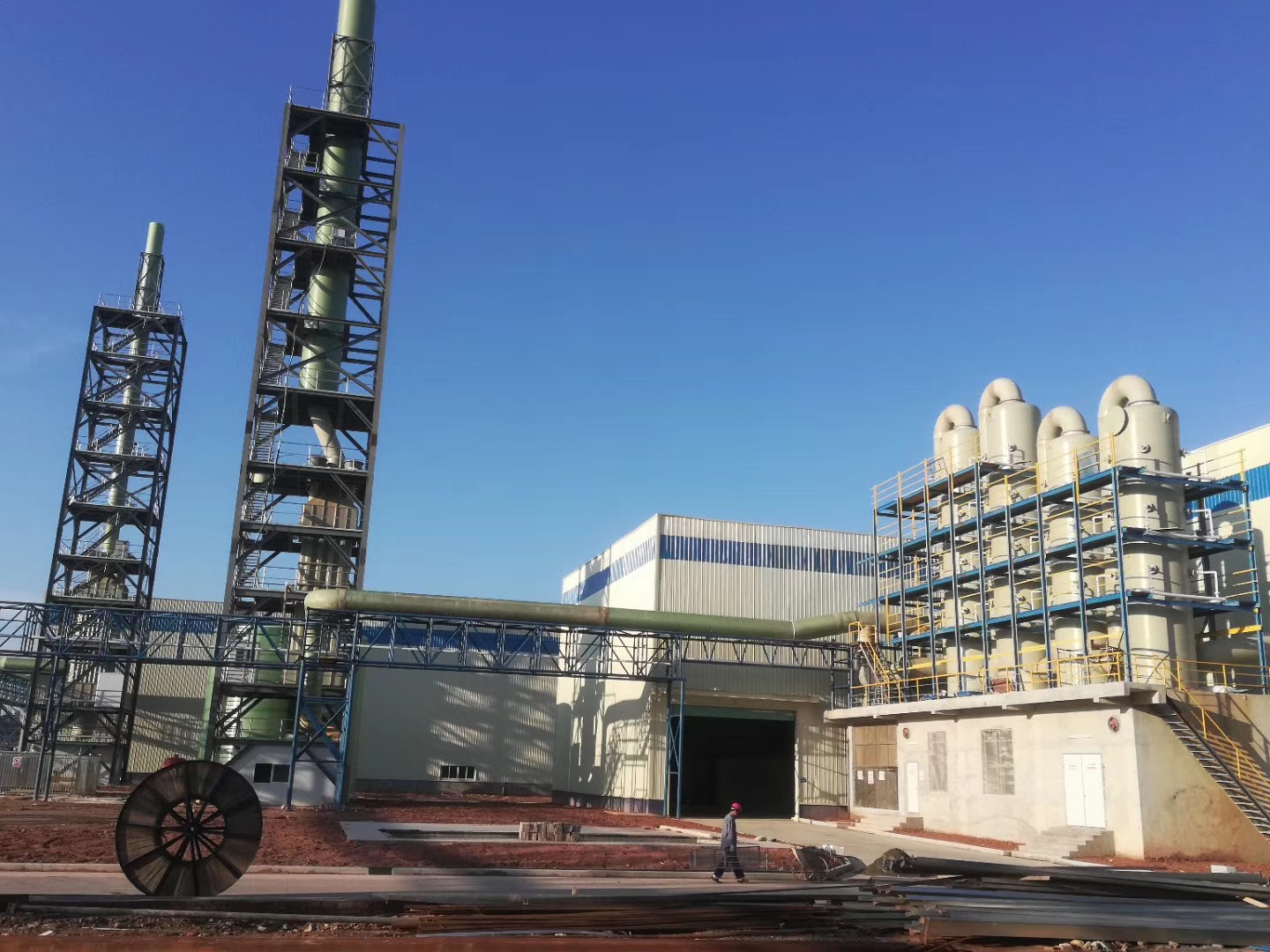

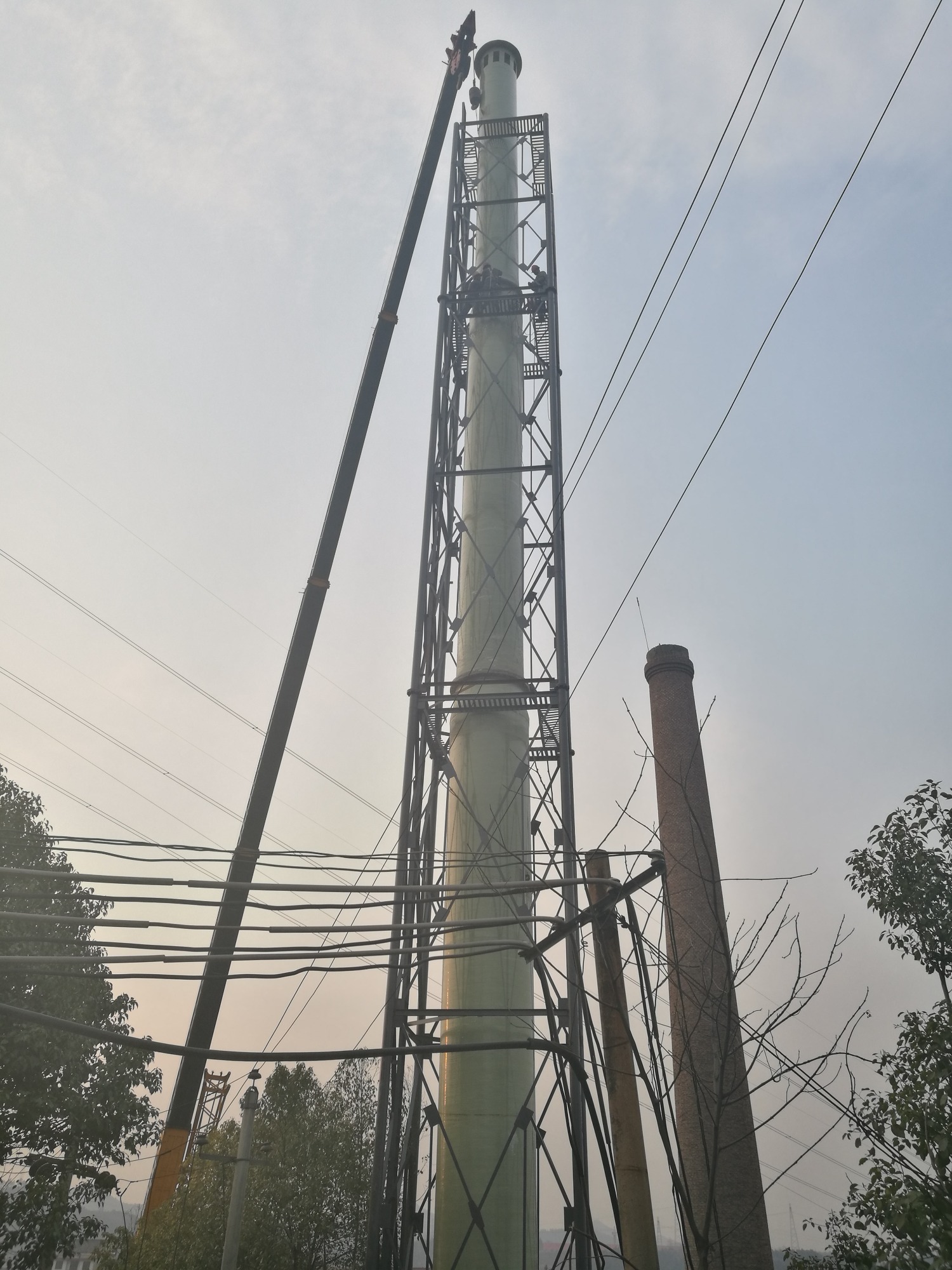

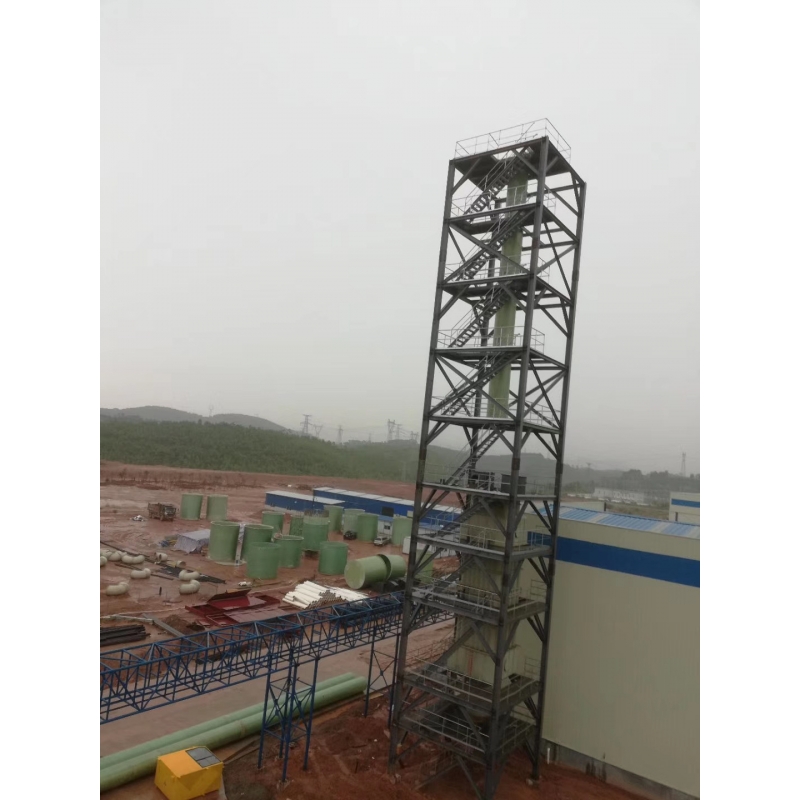

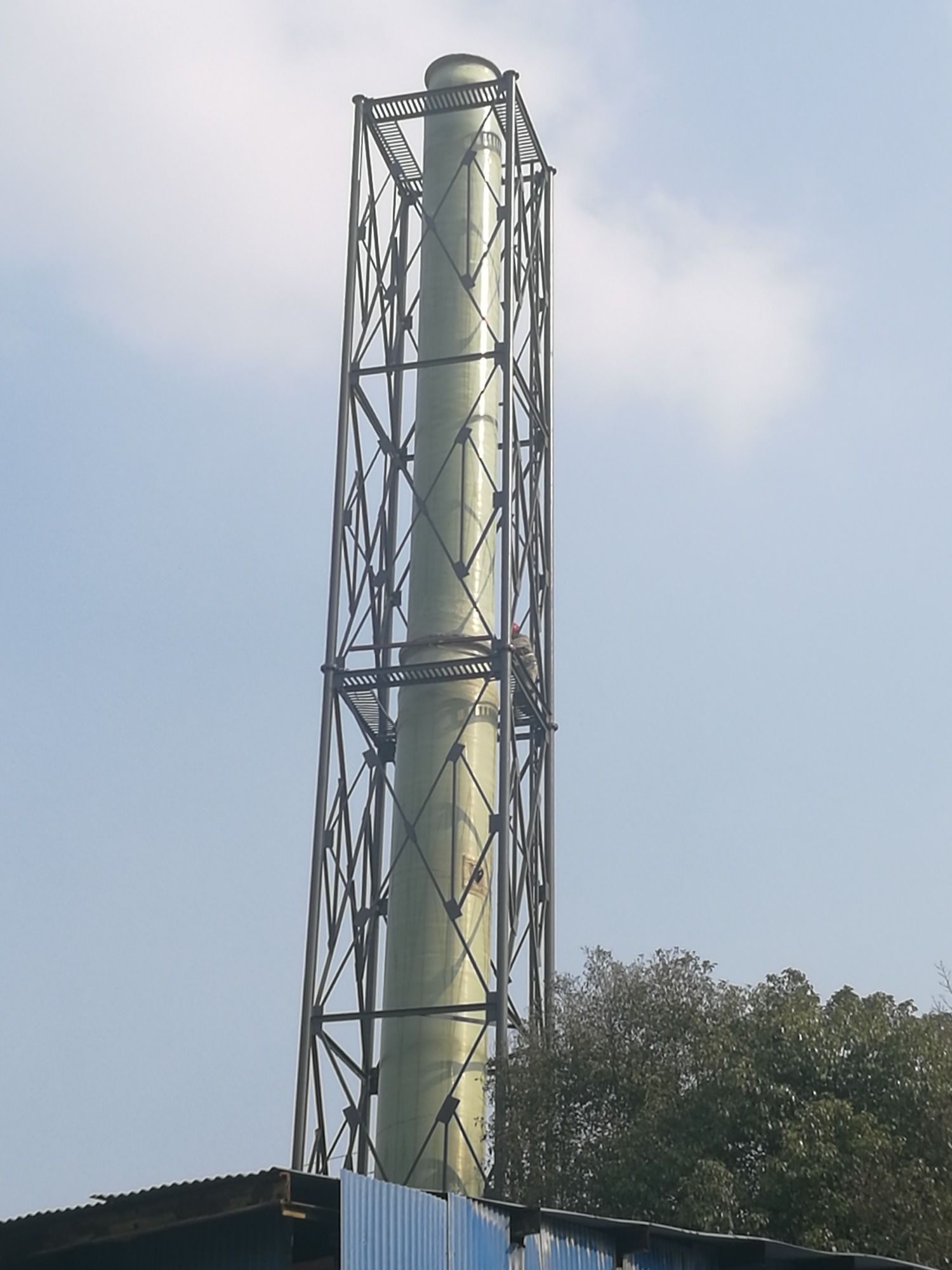

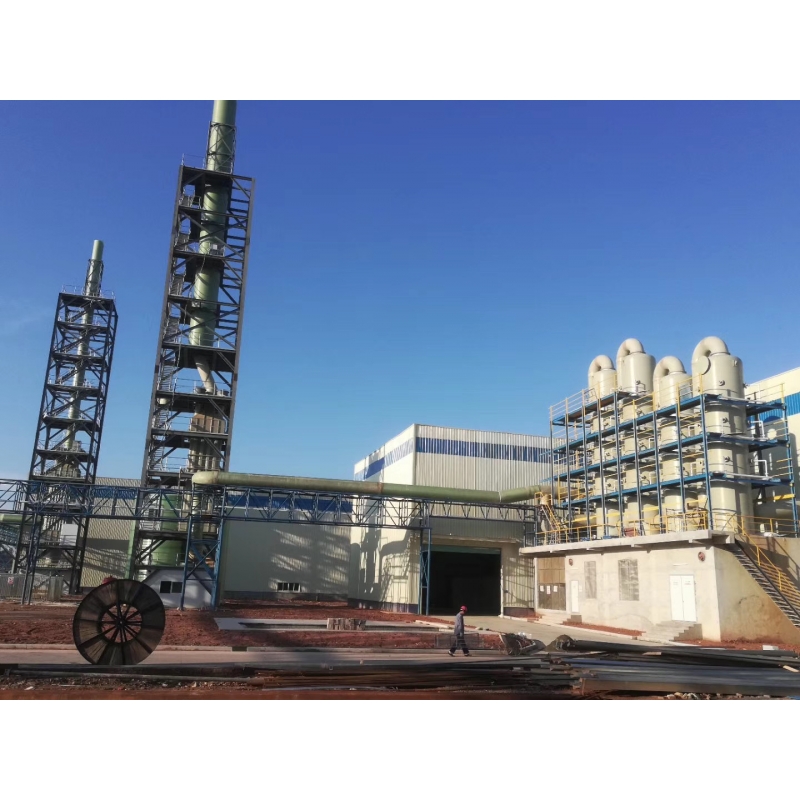

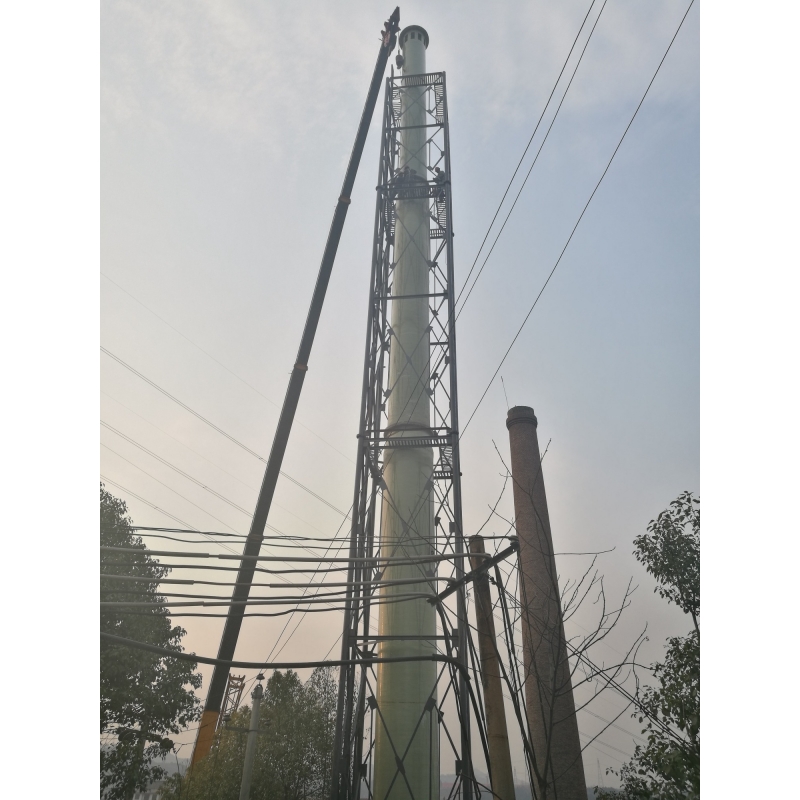

3)塔架式玻璃鋼煙囪
塔架式玻璃鋼煙囪一般適用煙囪高度不大于100m,煙囪下部與脫硫塔頂法蘭聯接,煙囪重量由脫硫塔頂支撐或塔架支撐,每隔一定高度,煙囪側壁上設置導向支撐與塔架相連。塔架承擔了煙囪的側向穩定、風載及地震載荷。
4)套筒式玻璃鋼煙囪
對于安裝高度超過100m的煙囪,考慮到經濟性,一般設計為混凝土煙囪外筒,內部設置玻璃鋼內筒。玻璃鋼內筒一般設置1~3只,主要由抽風工藝來決定套筒玻璃鋼煙囪的數量。玻璃鋼煙囪分段支撐于混凝土內壁,與塔架式玻璃鋼類似,每隔一定高度,煙囪側壁上設置導向支撐。
